대형 디젤엔진용 자체 제작 개량형 부품

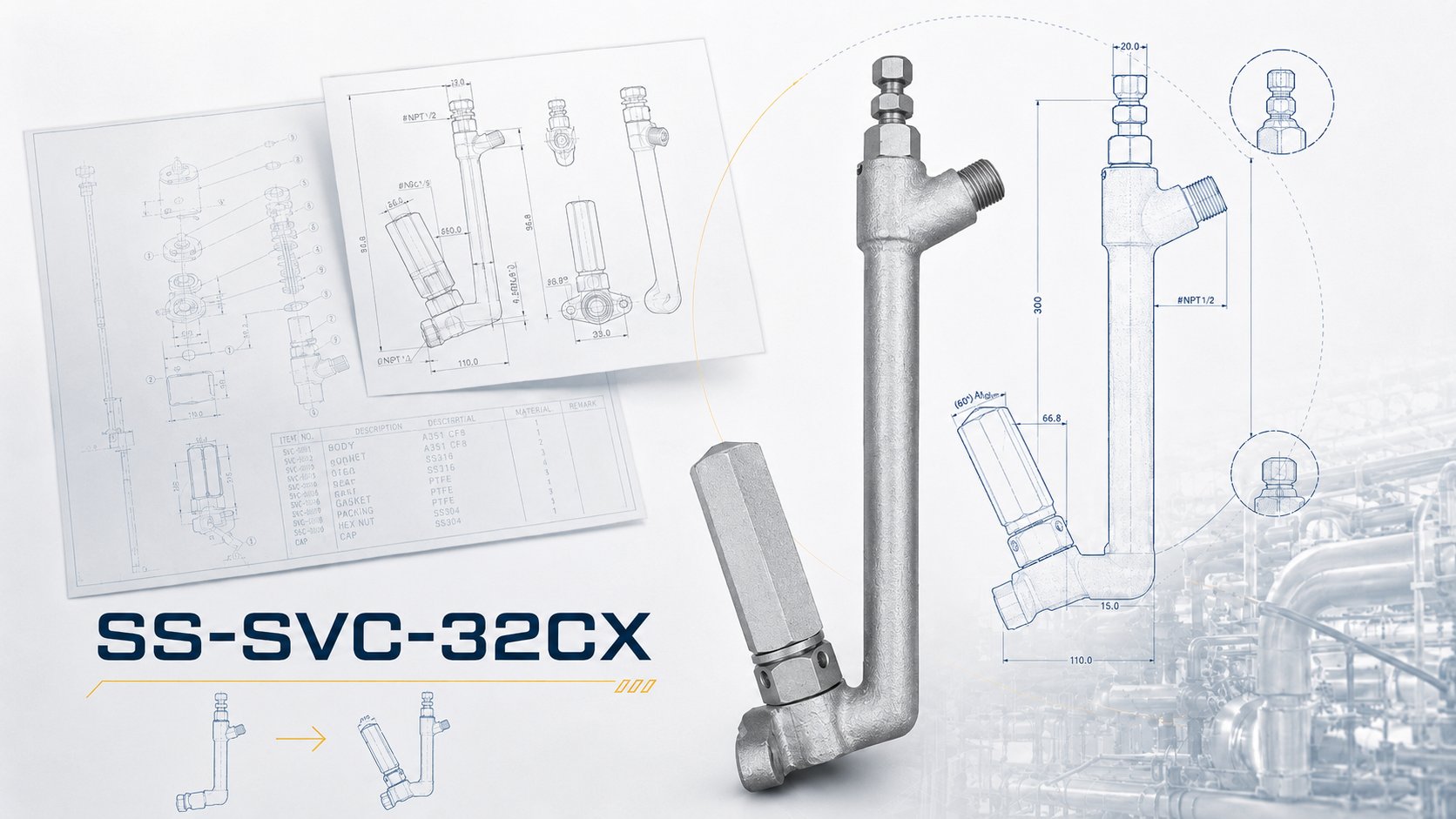

SS-SVC-32CX는 ㈜삼선엔지니어링이 자체 제작한 Indicator Cock & Cylinder Safety Valve로, 대형 디젤엔진의 노후 운용 환경에 맞춰 현장 적용성과 정비성을 개선한 개량형 부품입니다.
| 모델명 | SS-SVC-32CX |
|---|---|
| 제품명 | Indicator Cock & Cylinder Safety Valve |
| 제조사 | ㈜삼선엔지니어링 (SAMSUN Engineering) |
| 적용 대상 | 대형 디젤엔진의 단종 부품 대체용 |
| 재질 (Indicator Cock) | 강철 (Carbon Steel) |
| 재질 (Safety Valve) | 주물 (Cast Iron) |
| 주요 체결 규격 | M20 × 1.5 |
| 구성 부품 | Indicator Cock Body, Cock, Cock Guide, Tongued Washer, Bolt, Valve Case, Gasket, Spring, Spring Case, Safety Valve, Adjust Collar 등 12개 부품 |
| 개발 목적 | 노후 엔진의 단종 부품 수급 어려움 해소 · 현장 적용성 및 정비성 개선 |

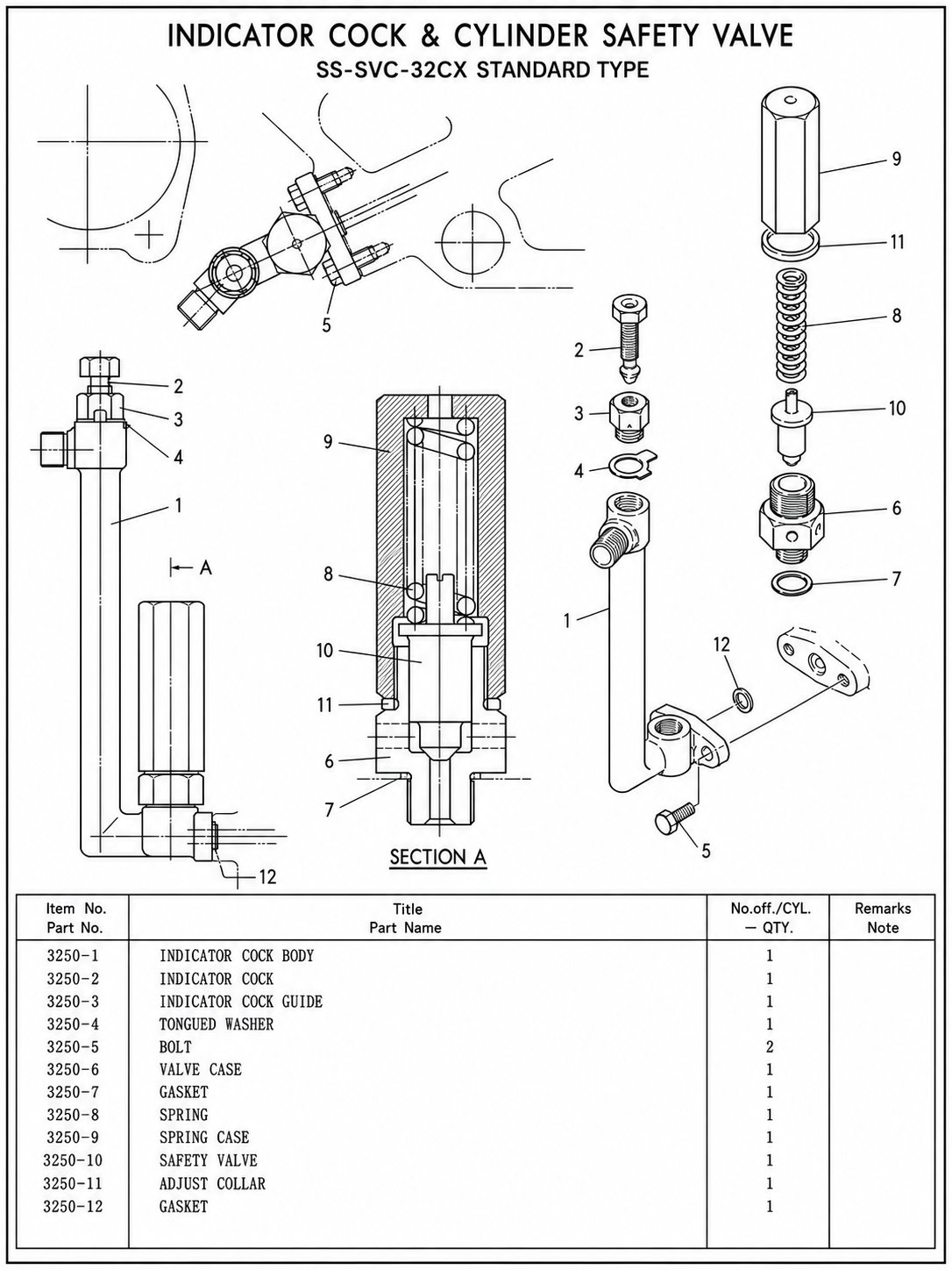

Standard Type 대비 Improved Type은 현장 설치 시 간섭 회피와 작업성 개선을 목적으로 연결각을 조정한 개량형 부품입니다. 두 형식 모두 동일한 주요 체결 규격(M20 × 1.5)을 유지합니다.
※ 도면을 클릭하시면 확대해서 보실 수 있습니다.
SS-SVC-32CX는 대형 디젤엔진의 실린더 헤드 측면에 장착됩니다. 연소실에서 발생하는 압력을 측정(Indicator Cock)하고, 과압 발생 시 안전 배출(Safety Valve) 기능을 수행합니다.
※ 본 도식은 설치 위치를 직관적으로 표현한 참고용 모식도이며, 실제 엔진 구조와 차이가 있을 수 있습니다.

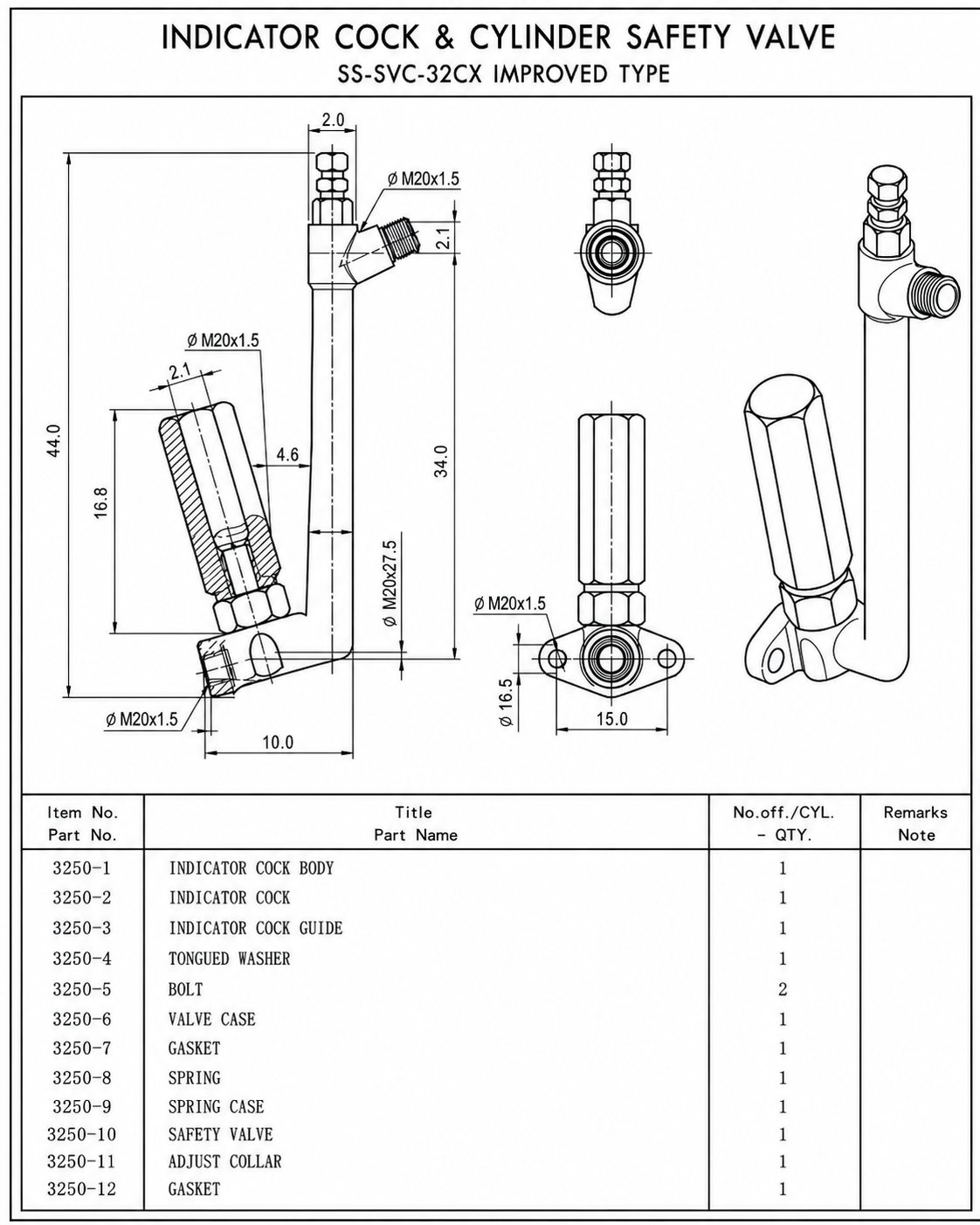

SS-SVC-32CX Improved Type은 스펙(성능)은 Standard Type 그대로 유지하면서, 현장 설치 및 정비 작업 효율을 향상시킨 개량형 부품입니다.
Indicator Cock과 Safety Valve의 연결부 각도를 최적화하여 현장 설치 및 분해 시 작업 효율을 향상시켰습니다. 주변 구조물·배관과의 간섭을 회피하고 공구 접근성을 개선했습니다.
스펙(성능)은 Standard Type 그대로 유지되며, 작동 압력·재질·구성 부품 등 핵심 사양과 체결 규격(M20 × 1.5)을 유지하면서 설치·정비 작업성만 개선한 구조 조정입니다.
SS-SVC-32CX는 동일 사양의 SAMSUN 제작 부품을 기존 공급 고객사에서 안정적으로 운용 중인 검증된 부품이며, 현장 시험을 통한 작동·누설 검증을 완료하였습니다.
고온·고압·연소가스 환경에 적합한 재질 검증 완료
주요 체결 규격·치수 일치성 검증 완료
실제 엔진 설치 환경에서의 적합성 검증 완료
동일 사양 부품이 기존 공급 고객사에서 안정적으로 운용 중
설정 압력 200 kgf/cm² 작동 확인 · 허용오차 ±5% 이내
스펙 테스트 결과 누설 없음 확인
| 시험 항목 | Safety Valve Opening Pressure Test |
| 설정 압력 | 200 kgf/cm² (약 19.6 MPa) |
| 작동 확인 압력 | 200 kgf/cm² |
| 허용 오차 | ±5% |
| 압력 게이지 범위 | 0–500 kgf/cm² / 0–50 MPa |
| 검증 항목 | 압력 지시 확인 · 밸브 작동 확인 · 누설 여부 확인 |
| 수행 시험소 | 현대ENG (부산) |
| 시험 결과 | ✓ PASS — 스펙 기준 내 정상 작동, 누설 없음 |
| 시험 자료 | 현장 시험 영상 보유 (요청 시 제공 가능) |
노후 엔진·특수 사양 부품 제작이 필요한 경우, ㈜삼선엔지니어링이 검토해 드립니다.
